Warum das Verhalten des Reaktormantels die Temperaturregelung in chemischen Prozessen bestimmt
Die Temperaturkontrolle ist eine der einflussreichsten Variablen in chemischen Prozessen. Ob das Ziel darin besteht, ein stabiles Reaktionsumfeld aufrechtzuerhalten, ein Kristallisationsprofil gezielt zu steuern oder vorhersehbare thermische Übergänge beim Scale-up zu erreichen – das Verhalten des Reaktormantels spielt eine entscheidende Rolle für die Prozessperformance.
Bei GlasKeller (Teil der AGI Group) haben wir über Jahrzehnte hinweg die Geometrie, Strömungsführung und das thermische Verhalten von doppelwandigen Glasreaktoren optimiert. Jedes von uns gefertigte Gefäss ist auf optimalen Zirkulatorfluss, effizienten Wärmetransfer und stabile Temperaturführung ausgelegt.
Innerhalb der AGI Group existiert jedoch eine zusätzliche Technologie für Prozesse mit höchsten Anforderungen an thermische Homogenität: Ring Baffle – eine proprietäre Manteltechnologie, entwickelt von AGI Japan und verfügbar für ausgewählte GlasKeller Reaktoren.
Das Ring Baffle Konzept verstehen
Ein konventioneller, glatter Mantel ermöglicht eine freie Zirkulation des Temperiermediums, jedoch ist diese Strömung nicht immer gleichmässig. Es kann zu Kanalbildung kommen, bei der das Medium bevorzugt bestimmten Pfaden folgt, während andere Bereiche eine geringere Durchströmung erfahren. Dies führt zu Temperaturgradienten entlang der Gefässwand, was wiederum Heiz- und Kühlraten, Reproduzierbarkeit und die gesamte Effizienz des Wärmetransfers beeinflusst.

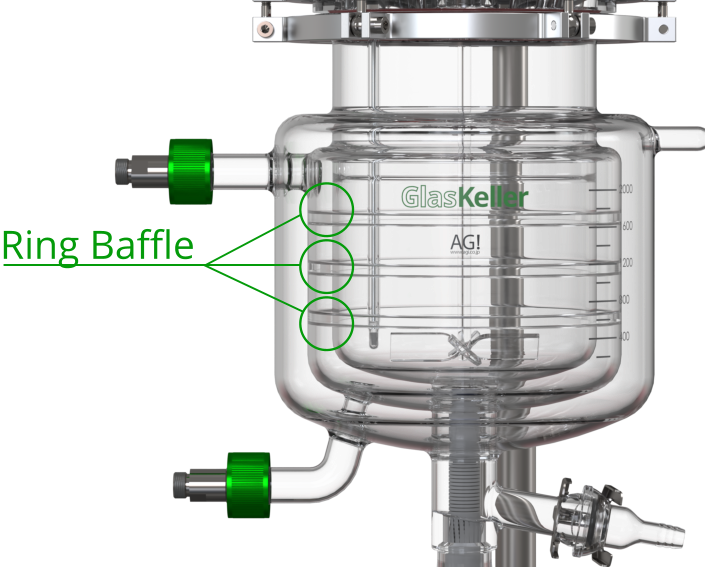

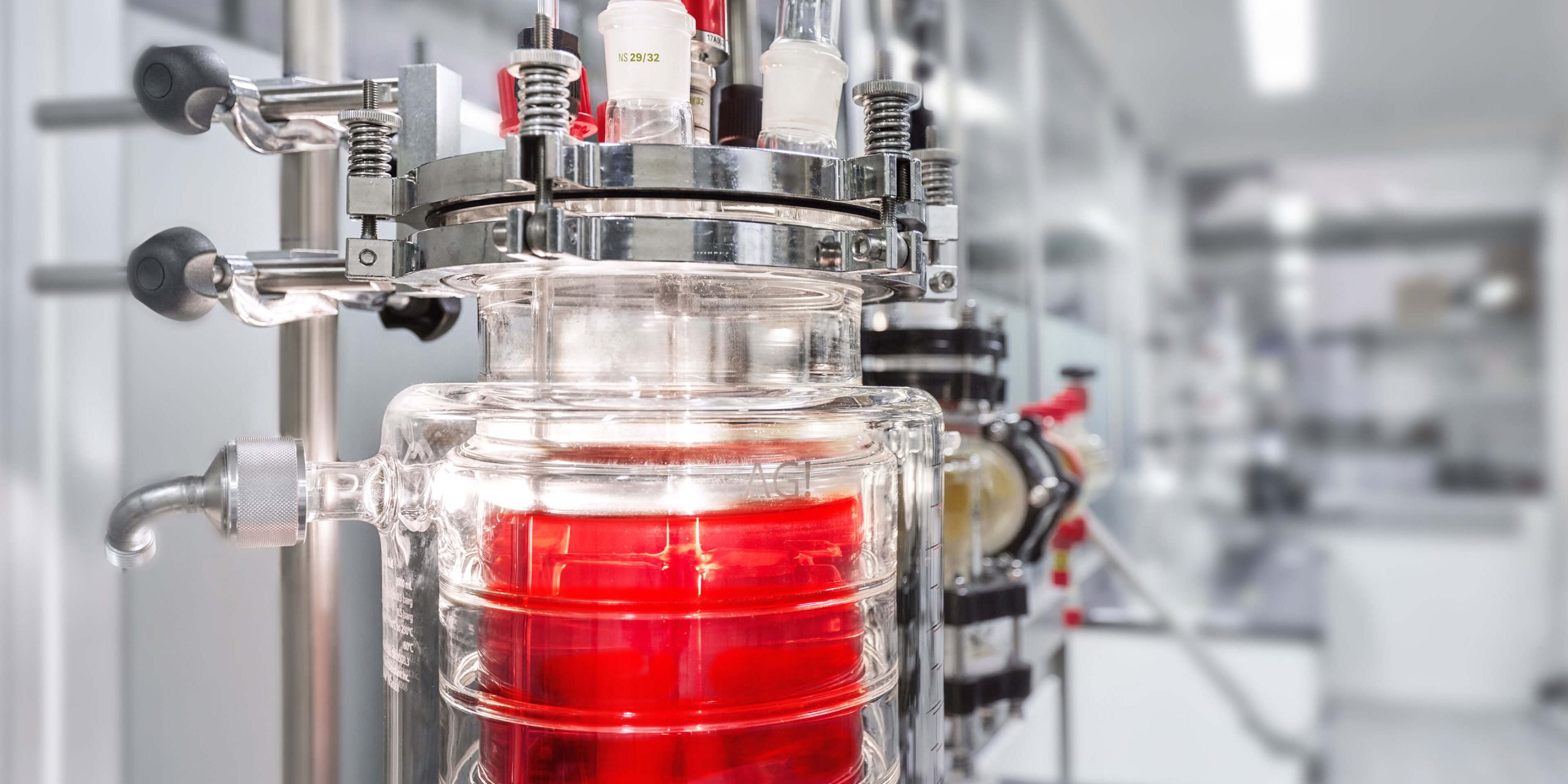

Ring Baffle löst dieses Problem durch eine Serie präzise geformter Glasrippen innerhalb der Mantelwand. Diese Strukturen unterbrechen die laminare Strömung, verteilen das Temperiermedium neu und fördern eine turbulentere und gleichmässigere Bewegung im gesamten Mantel. Der Effekt entspricht einer Umwandlung eines einfachen Hohlraums in eine kontrollierte und effizientere Wärmeaustauschumgebung.
Strömungsverhalten und thermische Homogenität
Visuelle Strömungsanalysen innerhalb der AGI Group zeigen den Einfluss von Ring Baffle deutlich. Wird ein Farbstoff in den Mantel eines Ring Baffle Reaktors eingebracht, verteilt er sich schnell und gleichmässig, was auf eine konsistente Strömung über die gesamte Oberfläche hinweist. Im Gegensatz dazu zeigt derselbe Test bei einem glatten Mantel eine ungleichmässige Verteilung mit Bereichen, in denen der Farbstoff verbleibt – ein klares Zeichen für Kanalbildung.
Thermografische Untersuchungen bestätigen diese Beobachtungen. Unter identischen Heizbedingungen erreichen Ring Baffle Reaktoren deutlich schneller eine homogene Temperaturverteilung entlang der Mantelwand als glatte Systeme. Letztere zeigen selbst nach längerer Betriebszeit weiterhin ausgeprägte warme und kalte Zonen. Diese Homogenität ist nicht nur visuell – sie beeinflusst direkt die Stabilität und Vorhersagbarkeit des Prozesses im Reaktor.

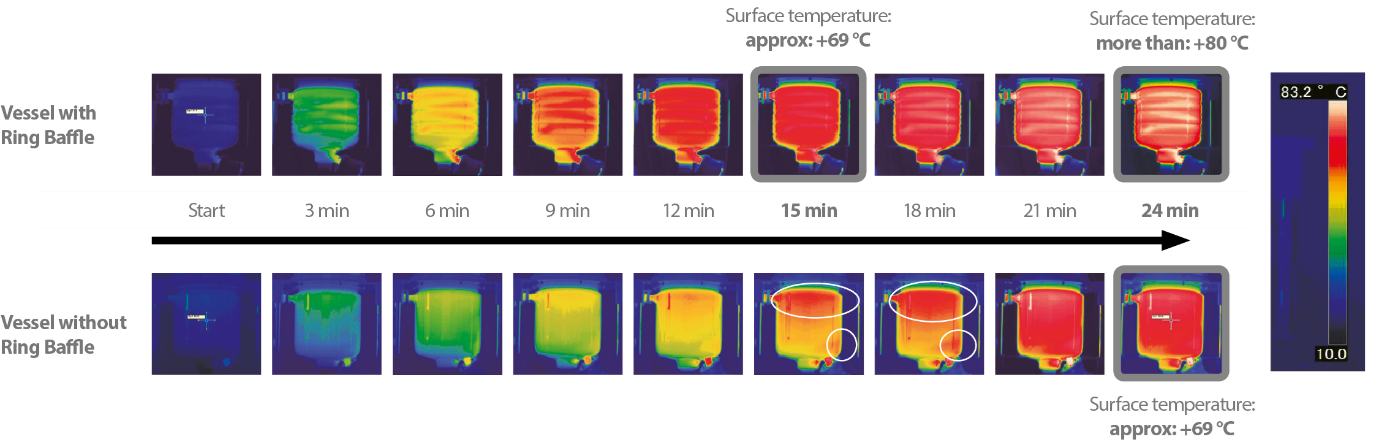

Wärmeverteilung gemäss thermografischer Analyse
Die thermischen Aufnahmen vergleichen zwei identische Reaktoren – einen mit Ring Baffle und einen ohne – unter denselben Bedingungen. Der Ring Baffle Reaktor erreicht bereits nach ca. 15 Minuten eine gleichmässige Wandtemperatur. Der glatte Mantel zeigt hingegen weiterhin deutliche Temperaturunterschiede. Dies belegt die überlegene Effizienz der Wärmeverteilung durch die Ring Baffle Technologie.
Performance über verschiedene Grössen und Anwendungen
Die Ring Baffle Technologie wurde über verschiedene Reaktorgrössen hinweg untersucht – von Laborsystemen bis hin zu Pilotanlagen. In Kühlversuchen erreichen Ring Baffle Reaktoren ihre Zieltemperatur signifikant schneller als vergleichbare Systeme mit glattem Mantel. Beispielsweise erreicht ein 60 L Triple-Wall Ring Baffle Reaktor einen Sollwert von (-50 °C) mehr als zwei Stunden schneller als ein vergleichbarer Reaktor mit kleinerem Volumen. Ähnliche Vorteile zeigen sich auch im 1 L Massstab, was belegt, dass der Effekt unabhängig von der Reaktorgrösse ist.

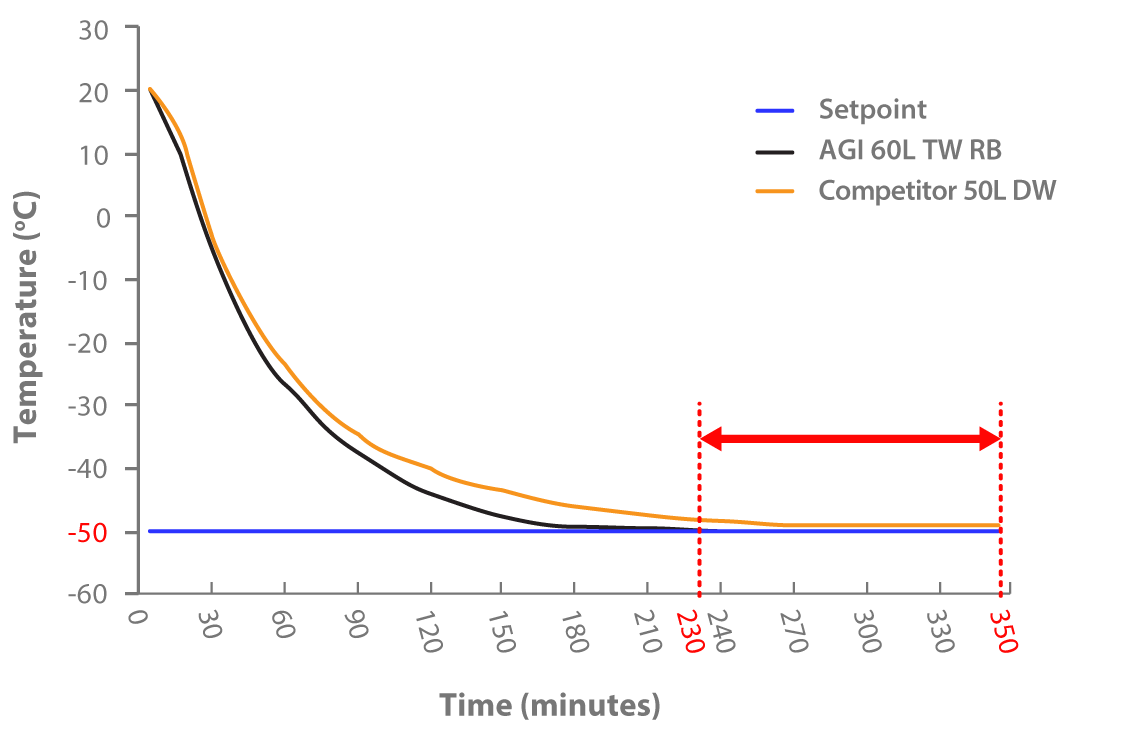

AGI Dreiwand Ring Baffle 60 L Reaktor vs. Konkurenz Standard Doppelmantel 50 L Reaktor
Kühlt 120 Minuten schneller ab

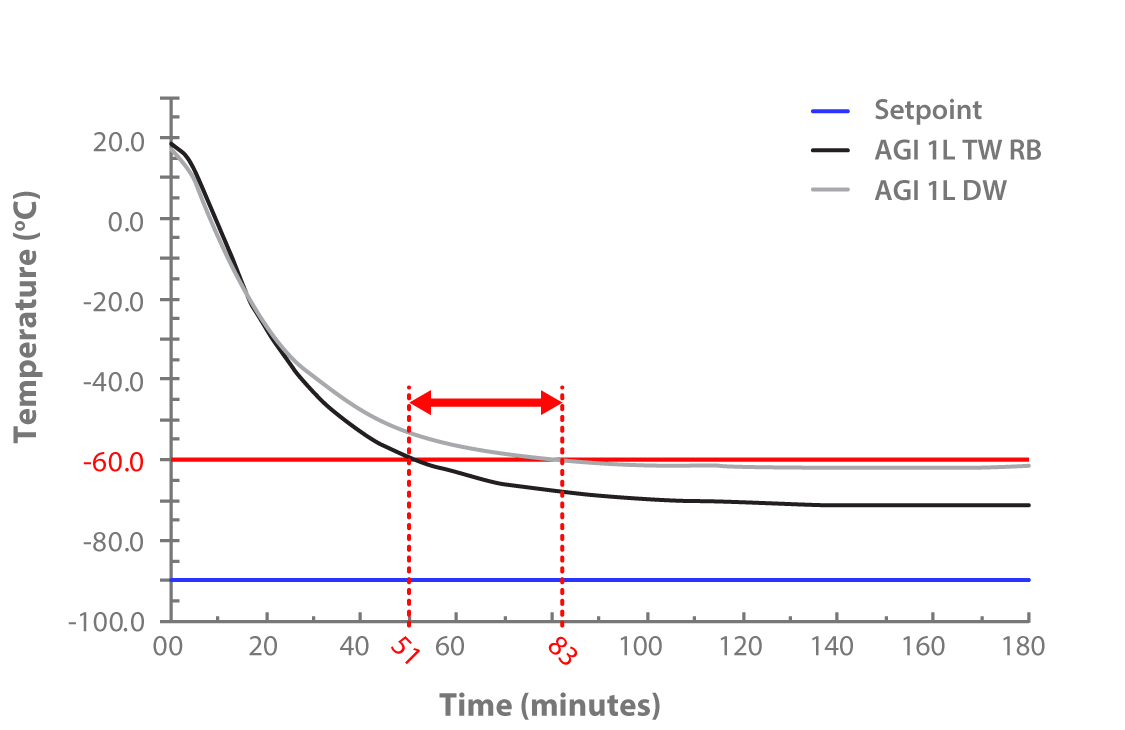

AGI Dreiwand Ring Baffle 1 L Reaktor vs. Konkurenz Standard Doppelmantel 1 L Reaktor
Kühlt 30 Minuten schneller ab
Untersuchungen zur Wärmetransfereffizienz an der FHNW Muttenz quantifizieren dieses Verhalten weiter. Unter endothermer Belastung zeigen Ring Baffle Reaktoren über alle getesteten Durchflussraten hinweg eine höhere Temperaturdifferenz zwischen Ein- und Austritt. Dies weist auf eine effizientere Energieübertragung und eine bessere Reaktionsfähigkeit auf thermische Anforderungen hin.
Warum GlasKeller Ring Baffle anbietet
Als Teil der AGI Group hat GlasKeller Zugang zum gesamten Portfolio proprietärer Technologien, einschliesslich Ring Baffle. Während alle GlasKeller Reaktoren bereits auf hohe thermische Performance ausgelegt sind, bietet Ring Baffle eine zusätzliche Ebene an Kontrolle für Prozesse, bei denen Temperaturhomogenität entscheidend ist.
Dies macht die Technologie besonders wertvoll für Anwendungen wie Kristallisationsentwicklung, temperaturempfindliche Reaktionen und Scale-up Studien, bei denen Reproduzierbarkeit und thermische Reaktionsfähigkeit direkten Einfluss auf das Ergebnis haben.
Ring Baffle ist für verschiedene GlasKeller und AGI Reaktorplattformen verfügbar – von Laborsystemen bis hin zu Pilot- und Universalsystemen in unterschiedlichen Volumina.
Eine praktische Erweiterung für anspruchsvolle thermische Prozesse
Ring Baffle ist kein kosmetisches Feature, sondern eine funktionale Erweiterung, die das Verhalten des Mantels und die Prozessreaktion grundlegend verändert. Durch verbesserte Strömungsverteilung, erhöhte Turbulenz und die Eliminierung von Temperaturgradienten ermöglicht die Technologie schnellere thermische Übergänge, effizienteren Wärmetransfer und stabilere Prozessführung.
Für Anwender, die höchste Anforderungen an die Temperaturperformance in Glasreaktoren stellen, bietet Ring Baffle eine bewährte und technisch robuste Lösung.
